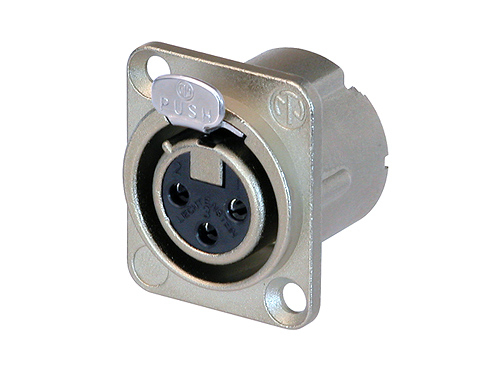

XLR-Einbaubuchse 3-polig female Neutrik
Neutrik
Bildergalerie überspringen
Rabatt
Tipp
Abbildung ähnlich
4,99 €
% 5,99 € (16.69% gespart)
Inhalt:
1 Stück
Nicht mehr verfügbar
Produktnummer:
701-0264
Hersteller:
Neutrik
EAN:
4007754198782
Hersteller-Nr.:
NC3FDLX
Unsere Vorteile
- Günstiger Versand
- Versand innerhalb von 1-2 Tage
- 14 Tage Geld-Zurück-Garantie
- Bequeme Zahlungsmöglichkeiten
Produktinformationen "XLR-Einbaubuchse 3-polig female Neutrik"
3 polige Chassisbuchse, Lötanschlüsse, vernickeltes Gehäuse, Silber beschichtete Kontakte
Die DLX Serie im kompakten Metallgehäuse mit integriertem Massekontakt, der eine exzellente Schirmung und einen ausgezeichneten Schutz gegen HF Störungen bietet. Eine ideale Paarung entsteht durch die Kombination mit dem EMC XLR Kabelstecker.
- Metallgehäuse bietet beste Rundumschirmung gegen hochfrequente und elektromagnetische Störungen
- Duplex Massekontakt für beste Kontaktintegrität zwischen Einbaubuchse und Kabelstecker
- Einzigartiger Käfigkontakt der 3-poligen Kabelbuchse verbessert die Leitfähigkeit und reduziert die Abnützung der Kontakte des Gegensteckers
- Female Kontakt mit Lötstop verhindert das Einlaufen in den Steckbereich
- Grosse Lötfahnen zur einfachen Montage
- Massekontakt kann einfach mit Pin 1 verbunden werden
- Installationskompatibilität durch Standard D Gehäuse
Eigenschaften
| Gehäuse: | Metallgehäuse |
|---|---|
| Kontakte: | Lötkontakte, versilbert |
| Oberfläche: | vernickelt |
| Pole: | 3-polig |
| Stecker: | D-Serien-Standard, Einbaubuchse, female |
Technische Daten
| Produkte | |
| Titel | NC3MD-LX |
| Verbindungstyp | XLR |
| Geschlecht | male |
| Elektrisch | |
| Kapazität zwischen Kontakten | ≤ 4 pF |
| Durchgangswiderstand | ≤ 5 mΩ |
| Durchschlagsfestigkeit | 1,5 kVdc |
| Isolationswiderstand | > 10 GΩ (initial) |
| Nennstrom pro Kontakt | 16 A |
| Nennspannung | < 50 V |
| Mechanische Daten | |
| Einsteckkraft | ≤ 20 N |
| Einsteckkraft | ≤ 20 N |
| Lebensdauer | > 1000 mating cycles |
| Leiterquerschnitt | max. 2.5 AWG |
| Leiterquerschnitt | max. 14 AWG |
| Anschlussart | Solder contacts |
| Verriegelung | Latch lock |
| Gehäuseform | D |
| Material | |
| Kontaktbeschichtung | 2 µm Ag over 2 µm Ni |
| Kontakte | Brass (CuZn35Pb2) |
| Einsatz | Polyamide (PA66) |
| Verriegelungselement | Steel Ck67 |
| Gehäuse | Zinc diecast (ZnAl4Cu1) |
| Gehäusebeschichtung | Nickel |
| Umwelt | |
| Entflammbarkeit | UL 94 V-0 |
| Normenkompatibilität | IEC 61076-2-103 |
| Schutzklasse | IP 40 |
| Lötbarkeit | Complies with IEC 68-2-20 |
| Temperaturbereich | -30 °C to +80 °C |
